フィルムヒーター

「結露」「曇り」さようなら!
ガラスに貼るだけでクリアな視界
  • 型代不要で1枚から製作可能!
  • 50mm×50mm(最小)から 400mm×300mm(最大)まで 柔軟にサイズ対応
  • これまで曇って見えなかったものが見えます!

特徴

ヒーターメーカーのエイコーが開発した電熱線のない、ハイテクを駆使したまったく新しいタイプのヒーターです。(尼崎市先端技術助成金申請中)

栄光電器の【みーる】をYoutubeで見る
栄光電器が開発した、電熱線のない、ハイテクを駆使したまったく新しいタイプのヒーター【みーる】
栄光電器が開発した、電熱線のない、ハイテクを駆使したまったく新しいタイプのヒーター【みーる】(サーモグラフィー)

用途

  • 凍結防止(配電盤、自動車ディスプレー、寒冷地でのキー回り)
  • 医療器(温シップ、透明のため皮膚の状態が見える)
  • 食品ショーケース用デフロスター
  • 浴室ミラー用デフロスター
  • 料理(食品の保温)
  • 学校でのヒーター教材
  • インキュベーター(ふ卵器)恒温器
  • 保育器(シースルーの利用)
  • 冷蔵庫・冷凍庫の温度調節
  • 球場などの床暖房
  • クリーンルーム
  • バイオ加熱(透明のため試験管が見える)
  • ヒーターごっこ


【施工例】 栄光電器の透明フィルムヒーター【みーる】施工例

よくあるご質問

フィルムヒーターの固定方法を教えて下さい。
四隅をテープで張り付けていただくだけです。
温度が上がると 透明で無くなることはありますか?
100℃を超えると白濁してきます。ディファレンシャルを考慮して80℃以下での使用を推奨しています。
面全体が発熱しますか? 例えば100□(mm)の場合、100□HLSになる?
発熱する面は、電極に挟まれた透明なエリアのみです。
その外側は発熱しません。
100□の場合ですと透明発熱面は94x70(mm)が目安です。
寸法の大きさはいろいろできますか?
50□(mm)~300×400(mm)の範囲内であれば製作可能です。
但し形は正方形と長方形のみです。○や△、台形などは製作できません。
ヒーターを自由にカットして使うことはできますか?
ヒーターを現場で好きな形にカットして使用することはできません。
温度はどのくらい上がりますか?
使用環境の雰囲気温度と電圧次第です。
裏面、表面はありますか?
ありません。
どちら側で張り付けていただいても同じ発熱能力になります。
取り付け方法はどのようにすれば良いですか?
四隅をテープで張り付けていただくだけです。
あらかじめ両面テープを貼り付けて出荷してもらえますか?
非透明発熱部分にのみ透明の両面テープを貼り付けて出荷する対応は可能です。
(透明発熱部に両面テープを貼り付けると透明度が落ちる為、非透明部のみに付ける対応のみ承っています。)
温度、消費電力はどのくらいですか?
ヒーターのサイズ、施工場所の雰囲気温度と、希望される表面温度次第です。ご相談下さい。
耐久性はどのくらいありますか?
施工場所の雰囲気次第です。劣悪な環境以外でしたら1年以上は寿命があります。
寿命はどのくらいですか?
使用環境や連続通電時間、使用温度次第ですので一概に言えません。劣悪な環境以外でしたら1年以上は寿命があります。
12Vで使用可能ですか?
サイズ次第で使用可能です。但し大きいサイズだと温度が上がらず使えない場合も有ります。
電池で動きますか?
電圧が低い為に温度が上がらないことが予想されますので、使えないと考えて下さい。
(サイズが50□など小さければ使用できる可能性あります。)
防水性能および、防滴性能はありますか?
防水性はありません。
防滴性に関しては特注品でのみ対応可能です。
温度範囲は任意で設定可能ですか?
使用目的や使用する温度をヒアリングし、製作可否および温度調節器の併用をお勧めする場合があります。
温度制御はどのようになりますか?
使用方法を確認した後に、温度制御をしたほうが良いか否かを回答しております。
温度が低い施工場所であれば、無制御状態で使用するケースもあります。
ヒューズは内蔵されてますか?
ヒューズは付属しません。
価格はいくらですか?
寸法と枚数により異なります。ご相談下さい。
納期はどのくらいかかりますか?
仕様と数量次第ですが、2週間~3週間が目安です。
(数量が多い場合は1か月の場合もあり)
販売代理店はありますか?
特定の代理店はありません。
支払条件次第では直接のやり取りも対応可能です。
(商社を経由希望の場合には、紹介をお願いする場合がございます。)
サンプル品のレンタルはありますか?
あります。
1週間で返却をお願いしています。
また、送料はお客様の負担になります。
(弊社より着払いで送付し、返送時は元払いでお願いします。)
サンプル品はどのような仕様ですか?
外寸法が230x206 透明発熱面が200□(mm)で、100V電源で使用可能です。
LOTはどのくらいから製作できますか?
1枚から製作可能です。
量産の対応は可能ですか?
1か月あたりの製造枚数次第ですが、一度に100枚を超える場合は、仕様次第では対応不可の場合があります。
型代(イニシャルコスト)は必要ですか?
不要です。
個数が増えれば単価は変わりますか?
変わる場合がありますので、ご相談下さい。

バリエーション

写真はほんの一例です。仕様についてもご相談承ります。

製作可能仕様

寸法 50×75(min) ~ 300×400(max)
仕様によりさらに大きいものも製造可能な場合があります。
電圧 12V、24V、100V、220Vなど 任意で設定可能
AC、DCどちらでも可能
発熱面積に応じて抵抗が変わる為、推奨電圧をご提案いたします。(変圧器の使用を推奨の場合もあります。)
表面温度 -30℃~100℃以下の範囲
備考 ※上記以外の仕様でも製作可能な場合がございます。ご相談下さい。
GES-FIL みーる
透明フィルムヒーター(300Ω/cm2・・・スタンダード品
エイコーが開発した、電熱線のない、ハイテクを駆使したまったく新しいタイプのヒーター【みーる】
 長さL 幅W
1300x90
2200x90
3150x90
4100x75
575x50
※ヒーティングプランに応じて自由に設計、製作できます。

規格寸法

フィルムヒーター「みーる」規格寸法表
 参考寸法値推奨電圧(V)
管理番号タイプY 外寸法X 外寸法発熱寸法
(HLY)
発熱寸法
(HLX)
12V24V48V100V110V200V220V
ml05005050504432
ml1001001001009470
ml150150150150144120
ml200200200200194170
ml250250250250244220
ml300300300300294270
  • 電圧は任意ですので、ご使用になる現場の定格電圧をご教授下さい。
  • 寸法は参考値ですので、受注生産で自由に設計可能です。
  • 在庫品はありません。納期は約20日必要です。

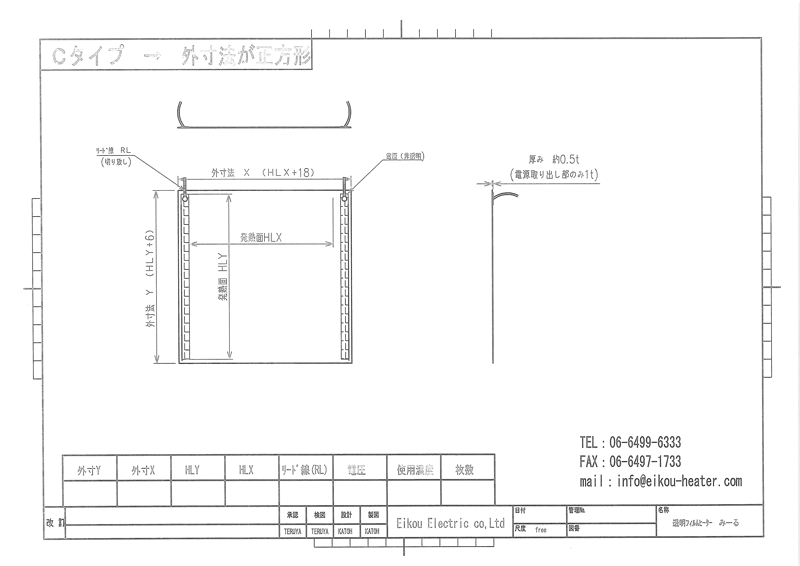

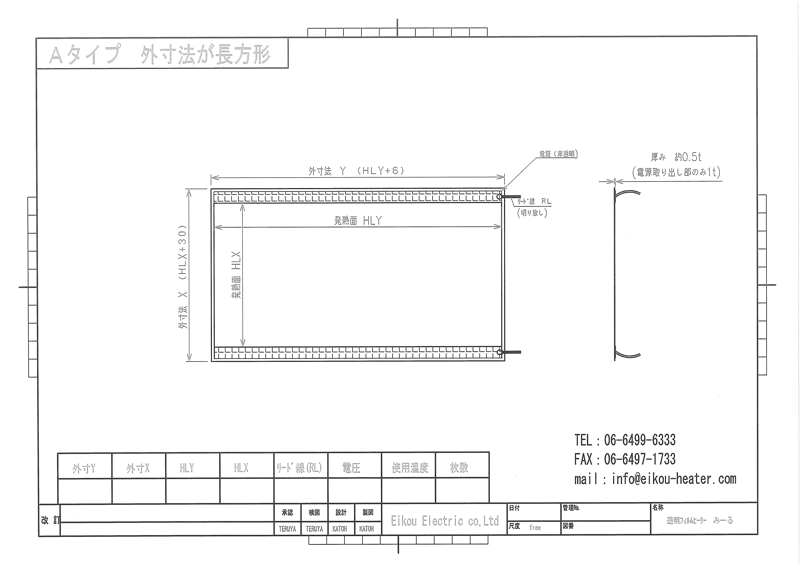

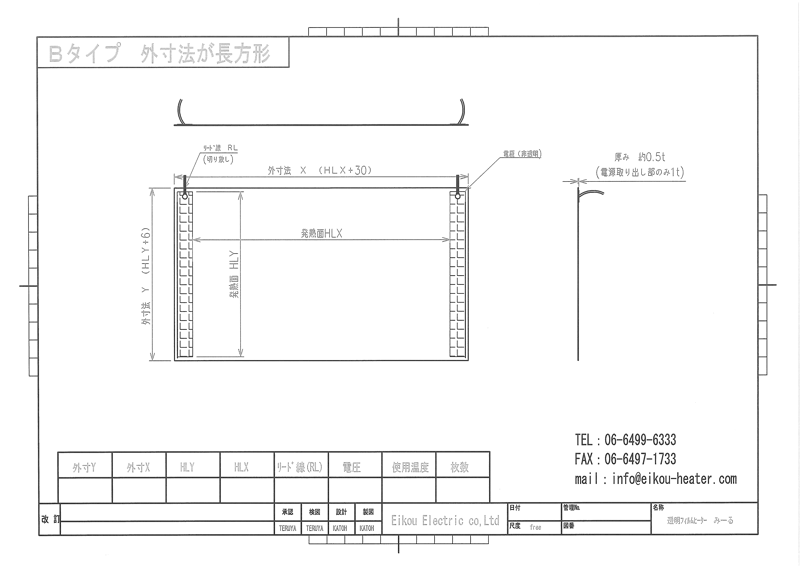

参考図面

納期と発注LOT

通常納期 20営業日(通常)
発注LOT 1枚~
備考 納期短縮の為、下記2点をお願いする場合がございます。
  1. 弊社の製作し易い仕様への変更(現場に支障が出ない範囲で)
  2. サンプル品や前例図面の支給
